android布局基础及范例:人人android九宫格布局 -

[日期:2013-04-15] 来源:  作者: [字体: ]

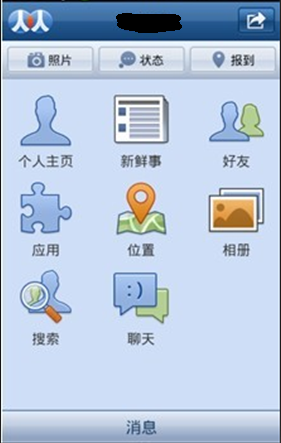

人人android是人人网推出的一款优秀的手机应用软件,我们在使用的时候发现他的首页布局是九宫格模式的,让人觉得很别致,因为现在很多的 android软件很少使用这种布局模式,人人android使用的很成功,使人觉得简洁大方美观,下面我们来看看人人android的布局




其实这种布局是使用了一种叫“GridView”的表格布局,下面我来给大家讲一下:

首先,请大家理解一下“迭代显示”这个概念,这个好比布局嵌套,我们在一个大布局里面重复的放入一些布局相同的小布局,

那些重复的部分是由图片和文字组成的小控件,图片在上方,文字在下方,之后我们只需要把这些小控件迭代进入主容器里即可。

我们来看看实际做出来的效果图:






我们来看看主容器的布局(GridView)

———————————————main.xml————————————————

01 <?xml version="1.0" encoding="utf-8"?>
02 <GridView xmlns:android="http://schemas.android.com/apk/res/android"
03       android:id="@+id/GridView"
04       android:layout_width="fill_parent"
05       android:layout_height="fill_parent"
06       android:numColumns="auto_fit"
07       android:columnWidth="90dp"
08       android:stretchMode="columnWidth"
09       android:gravity="center">
10 </GridView>



——————————————————————————————————————————————————





介绍一下里面的某些属性:

android:numColumns=”auto_fit” ,GridView的列数设置为自动
android:columnWidth=”90dp”,每列的宽度,也就是Item的宽度
android:stretchMode=”columnWidth”,缩放与列宽大小同步

在这里需要关注的属性是columnWidth,这里指定了列的宽度,一个列对象,对应一个 “可重复的子项”,这个子项就是我们 的图片项和图片下方文字显示的部分。如果不指定这个宽度的话,默认是每行(展示的行,界面)仅仅只显示一个 “可重复的子项”,而当指定了宽度时,本文指定为90dp,如果每行实际行尺寸大于90,他就会继续将下一个的“可重复的子项”,放置在本行。于是就呈现一种 一行显示多个子项的情况。numColumns属性,指定一个自动填充的值,指示了自动填充行。

接下来我们需要再创建一个XML布局文件,这里我们写需要“被迭代”的子项(RelativeLayout)

不熟悉RelativeLayout布局的请看我写的上一篇博客:android布局基础及范例(一)

—————————————item.xml—————————————

01 <?xml version="1.0" encoding="utf-8"?>
02 <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
03 android:layout_width="fill_parent"
04 android:layout_height="wrap_content"
05 >
06 <ImageView
07     android:layout_width="wrap_content"
08     android:id="@+id/ItemImage"
09     android:layout_height="wrap_content"
10     android:layout_centerHorizontal="true"/>
11 <TextView
12     android:layout_width="wrap_content"
13     android:layout_height="wrap_content"
14     android:layout_below="@+id/ItemImage"
15     android:id="@+id/ItemText"
16     android:layout_centerHorizontal="true"
17 />
18 </RelativeLayout>



这里使用了一个相对布局,在TextView 里使用属性android:layout_below=”@+id/ItemImage”指示了文本在图片的下方。

最后一步,我们需要把这些东西拼在一起,并且实现

这里我们采用了java中的数据结构:HashMap,用法这里不多说了,可以自行百度。

然后构建ArrayList作为数据源,再构建SimpleAdapter 作为数据适配器,为gridView指定适配器对象。

以下是java代码:

—————————————layout_gridview.java————————————

01 package jiabin.activity;
02
03 import java.util.ArrayList;
04 import java.util.HashMap;
05
06 import android.app.Activity;
07 import android.os.Bundle;
08 import android.view.View;
09 import android.widget.AdapterView;
10 import android.widget.AdapterView.OnItemClickListener;
11 import android.widget.GridView;
12 import android.widget.SimpleAdapter;
13 import android.widget.Toast;
14
15 public class layout_gridview extends Activity {
16     /** Called when the activity is first created. */
17     @Override
18     public void onCreate(Bundle savedInstanceState) {
19         super.onCreate(savedInstanceState);
20         setContentView(R.layout.main);
21         GridView gridview = (GridView) findViewById(R.id.GridView);
22         ArrayList<HashMap<String, Object>> meumList = new ArrayList<HashMap<String, Object>>();
23         for(int i = 1;i < 10;i++)
24         {
25             HashMap<String, Object> map = new HashMap<String, Object>();
26             map.put("ItemImage", R.drawable.i1);
27             map.put("ItemText", ""+i);
28             meumList.add(map);
29         }
30         SimpleAdapter saItem = new SimpleAdapter(this,
31                   meumList, //数据源
32                   R.layout.item, //xml实现
33                   new String[]{"ItemImage","ItemText"}, //对应map的Key
34                   new int[]{R.id.ItemImage,R.id.ItemText});  //对应R的Id
35
36                 //添加Item到网格中
37                 gridview.setAdapter(saItem);
38                 //添加点击事件
39                 gridview.setOnItemClickListener(
40                     new OnItemClickListener()
41                     {
42                         public void onItemClick(AdapterView<?> arg0, View arg1, int arg2,long arg3)
43                         {
44                             int index=arg2+1;//id是从0开始的,所以需要+1
45                             Toast.makeText(getApplicationContext(), "你按下了选项:"+index, 0).show();
46                             //Toast用于向用户显示一些帮助/提示
47                         }
48                     }
49                 );
50     }
51 }



点击事件响应使用Toast,我们可以用此方法显示用户点击的效果和触发动作,上面代码使用了Toast默认效果,

我们来看看效果图:




这种布局是不是很拉风呢,哈哈,为了更好学习代码,我会把源码下载链接放在下面,供大家下载学习



源码下载:layout_gridview
原文出处:http://blog.csdn.net/jiabinjlu/article/details/6921008
